产品简介

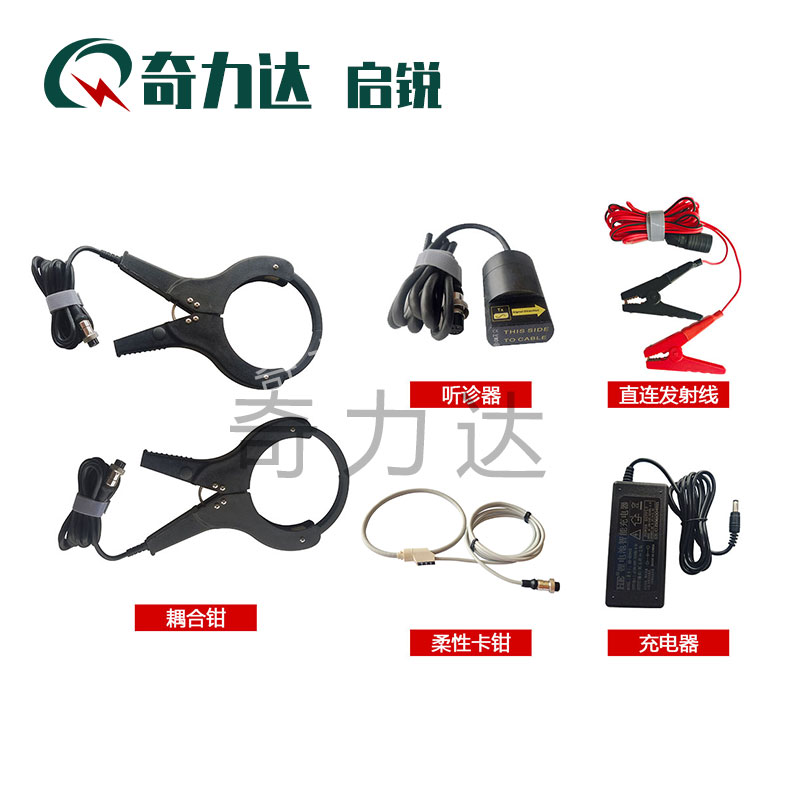

电缆识别在电缆施工及维护工作中具有重要意义。目前市场上既有针对停电电缆识别的仪器，也有针对带电电缆识别的仪器，但是在具体使用中，实际电缆现场带电电缆和停电电缆是互相放置叠压在一起，常规仪器所使用的卡钳一般无法卡接，导致很难进行识别。基于此，奇力达研发了QLD-S40智能电缆识别仪。对带电电缆和不带电缆均可识别，并且有耦合钳、柔性卡钳、听诊器三种识别模式；发射机采用彩色液晶显示屏，内置锂电池，接收机采用液晶屏显示，干电池供电，可以解决以上所述工作中遇到的问题。

     QLD-S40智能电缆识别仪可以对各种（高压、低压、单芯、多芯）电缆进行（带电、停电）识别工作。现场接收信号特征清晰，轻便灵活，灵敏度高；判断准确、快速；保护电路可靠，不怕输出短路；大钳口适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。很大的保证了人身安全。带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。

 产品用途

电缆识别仪是用来干什么的呢？在电力电缆开锯、维修、改迁、分接等环节中，现场有多条电缆的情况下，通过电缆识别仪可以把目标电缆识别出来。带电识别大多是在电缆中间部分进行识别，有时候不知道电缆是从哪儿来的，也不是到通往哪儿，而且电缆是需要运行且不能停电的，此时我们需要进行电缆的带电识别。停电识别在什么时候用呢？相对于带电识别，停电识别是更准确的一种识别方法，就是在电缆断电的情况下进行识别。

性能优势

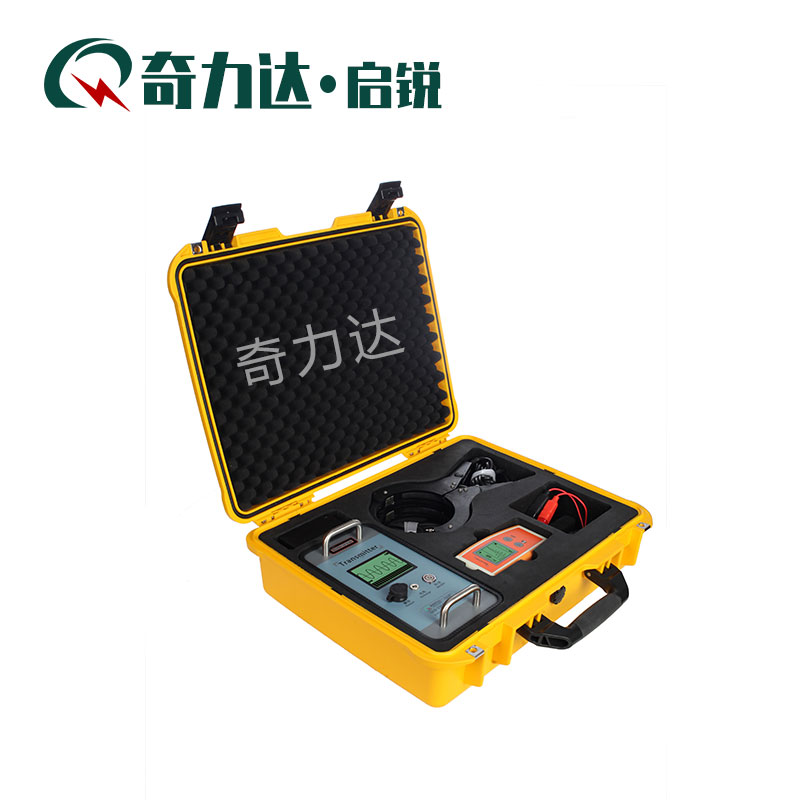

★采用手提绝缘防水工程塑料箱，更加适合运输及野外环境。

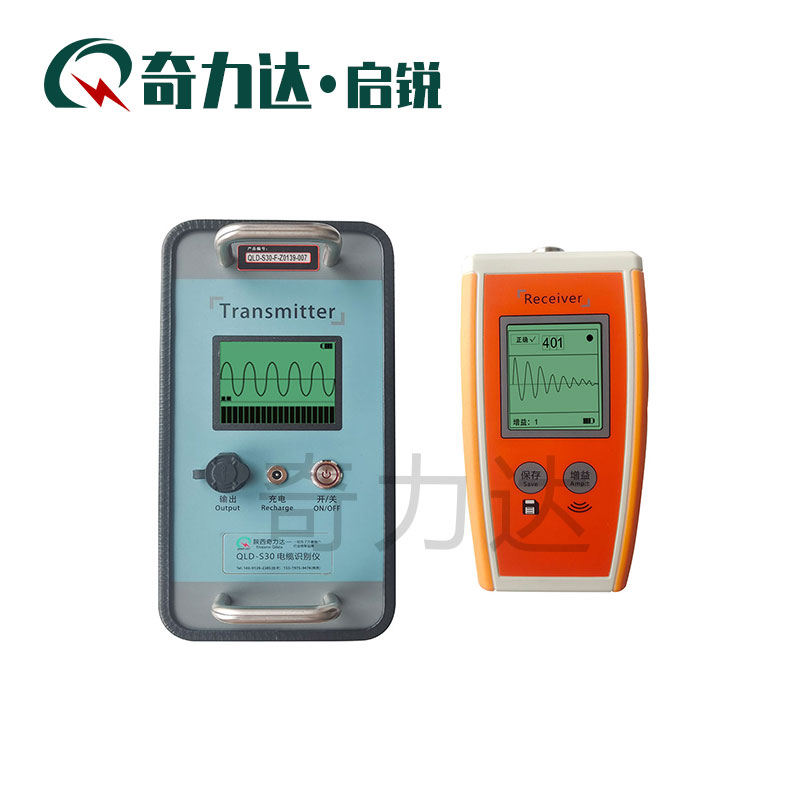

★LED液晶屏显示：发射机彩色液晶屏显示，接收机液晶屏显示，故障判断简单直观，“目标电缆 （正确）√”或“无信号（错误）x”，显示结果清晰明了。户外可视，阳光、黑暗环境下均可使用。

★降低技术人员技术门槛：操作简单安全，结果直观，无需任何经验，大大降低了对使用人员的技术要求。

★一机多用：既可以识别带电电缆，也可以识别停电电缆。

★带电电缆识别：带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。

★不带电电缆识别：对于停电电缆, 即可以不拆线采用识别发射耦合钳施加信号，也可以拆掉电缆始端头和终端头, 使用配制的直连发射线直接施加信号进行识别。

★准确度高：频率、相位、电流三锁定，采用相位频域数字滤波技术和数字信号处理技术，结果独一，安全可靠。双重复合频率，双重识别，双重锁定，识别稳定、加倍准确。

★测试距离大： 300A的脉冲电流输出、800V的脉冲电压输出，测试距离进一步提升。

★硬质接收卡钳：发射机和接收机超大内径耦合钳，无需停电即可完成电缆识别，接收灵敏度高。

★柔性卡钳：现场多条电缆叠压，使硬质卡钳无法卡接，可使用柔性线圈，满足不同测试现场。

★听诊器：创新的听诊器采用脉冲电流法可实现360度识别，无需像卡钳法一样需要把电缆全部卡住，可作为卡钳法的补充。

★无需外接电源：整套仪器中发射机使用内置大容量锂电池组供电，可充电循环使用；接收机使用5号碱性干电池供电，解决测试现场无动力电源的情况。

★体积小、重量轻、便于携带。

技术参数

发射机

接收机
