功能用途

       电力电缆故障模拟装置是用于对电缆故障探测进行培训的专用设备。模拟装置采用放电间隙和功率电阻来模拟实际电缆故障，采用同轴电缆模拟单芯电力电缆，内部设计有保护间隙，当超过预定电压可放电保护。本装置可模拟现场环境，对电缆测试人员快速熟练掌握电缆测试方法，提高整体测试水平，减少停电损失，具有明显的效果。
      本模拟装置能够实现电缆故障的各类测试模拟试验，可用作电力测试人员的培训教具及各类院校的教学教具，让您故障测试的水平由小白走向专家。同时可校验您手中的电缆故障检测设备的功能及性能。
★ 可校验电缆故障检测设备的功能及性能
★ 可以模拟低阻故障、高阻故障、短路故障、断线故障、终端故障、闪络性故障等各类故障类型
★ 可模拟低压脉冲试验、高压冲闪试验和弧反射试验等
★ 故障点的耐压阻值可调节，可模拟烧穿试验、电缆耐压试验
★ 可以测试电缆的全长及故障距离

性能优势

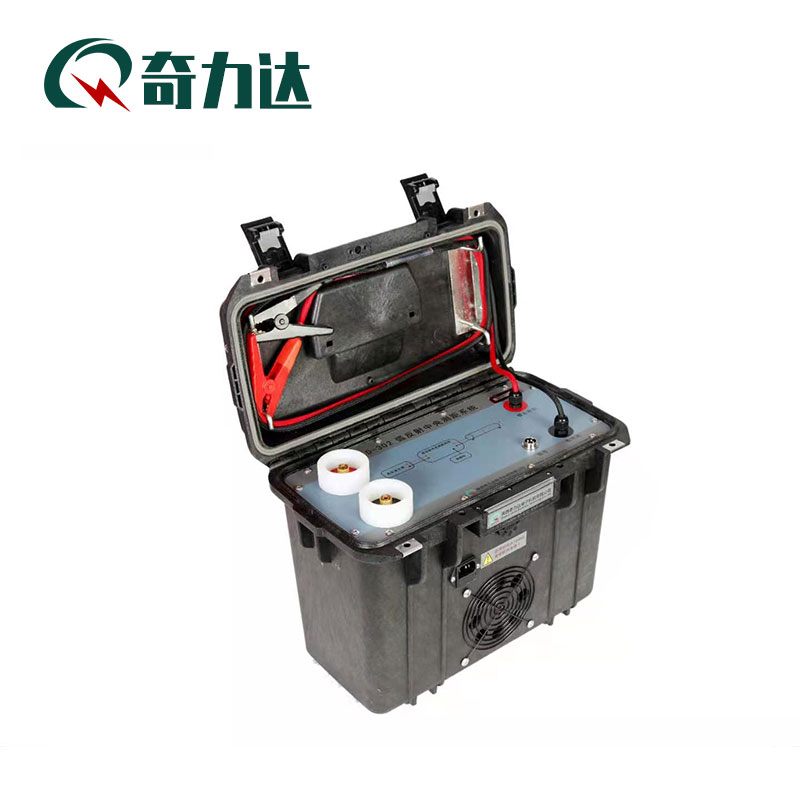

★ 采用立式机箱，组合式一体化设计，集成度高。
★ 左右两侧为测试端和末端，用来模拟电缆的两端头。
★ 采用放电间隙和功率电阻来模拟实际电缆故障，采用同轴电缆模拟单芯电力电缆。
★ 内部设计有保护间隙，当超过预定电压可放电保护。
★ 采用单芯电缆结构，分为测试端和末端，正常的测试端测试，可以模拟出所有预设故障的波形；从末端向测试端方向测试时，部分故障点只可进行低压脉冲的断线测试，属于无法击穿的断线故障；其他故障点可以正常测试。通过双端测量，可以增加不同故障距离波形，可以采集到更多的测试波形。
★ 接线简单，操作安全方便。
★ 可使用任何厂家品牌的电力电缆测试设备进行故障测试过程练习和考核。
