设备用途

目前电缆故障预定位的方法有波反射法和高压电桥法两种，对于某些故障电缆而言，由于波形不典型，且现场接线复杂，要求操作人员熟练掌握仪器，并且要有丰富的现场经验才能读懂波形；甚至有些故障电缆根本就没有反射波，如：高压电缆护套故障、钢带铠装低压电缆故障、PVC 电缆故障、短电缆故障等，此时，采用波反射法就很难或无法定位电缆故障。针对这种情况，我们开发了QLD-D15电缆故障定位高压电桥。

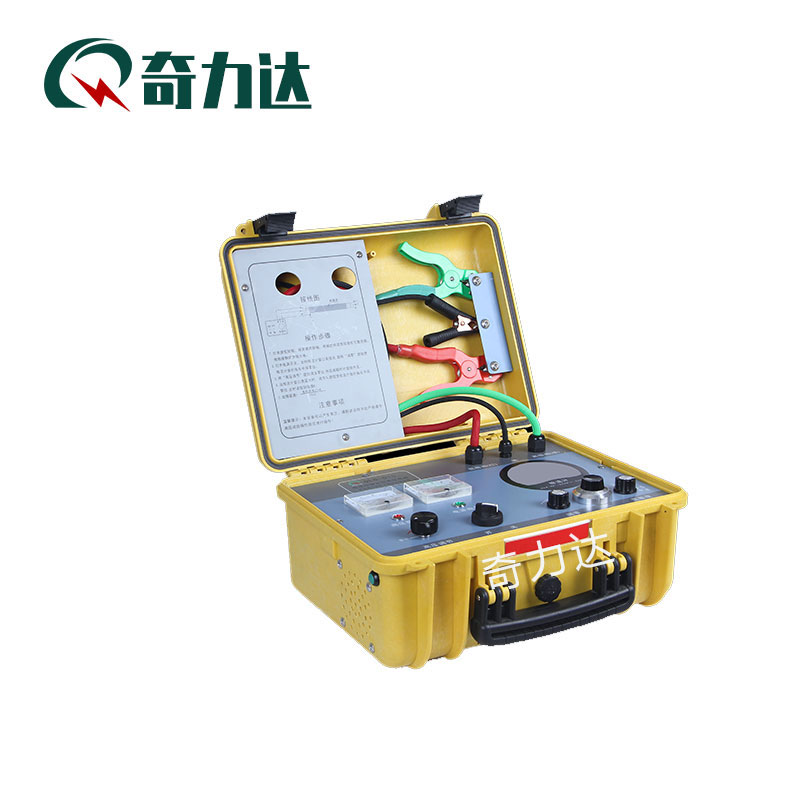

QLD-D15电缆故障定位高压电桥基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的弊端点的定位，也适用于高压电缆护套故障定位。当然，也可用于电缆厂内各种线缆弊端点的定位。

设备采用开关电源构成高压恒流源，空载电压30kV，短路电流30mA。采用高灵敏度放大器及检流计指 示平衡，与比例电位器构成平衡电桥，整体置于高电位。测量电缆为特别设计的双芯高压橡皮电缆，四 端电阻测量法避免了引线电阻引入的误差，电缆通过编织屏蔽层可靠接地，面板上操作钮处于地电位， 通过绝缘杆操作电桥。高压恒流源和电桥集成在一个便携式机箱内。因此，该设备电压高、重量轻、 操作方便、使用安全。

主要功能

一、直流耐压试验

可输出0～30kV 直流电压，可用于电缆直流耐压试验。

二、烧穿故障点

烧穿及降低高阻及闪络型故障点的电阻。

三、故障预定位

利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。

技术特点

★设备采用开关电源构成高压恒流源，空载电压0-30kV可调，短路电流30mA，体积小，重量轻。

★采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。电缆通过编织屏蔽层可靠接地，面板上操作钮处于地电位，通过绝缘杆操作电桥。

★特别设计的双芯高压橡皮测量电缆，铜网编织屏蔽层可靠接地, 使用安全。四端电阻测量法避免了引线电阻引入的误差。

★高压恒流源和电桥集成在一个便携式机箱内。设备电压高、重量轻、操作方便。

★与波反射法相比，电桥平衡法没有盲区，特别适用于判断短电缆及靠近端头的击穿点、波特性不好的故障点等，操作容易。

先进优势

★设备采用进口元器件，保证高精度、高可靠性。

★设备与信号输出线一体化设计，无需外部接线，操作简单、方便。

★与其他同类设备相比，电桥无需外接电池。

★烧穿自动检测，无需手动“按下接入电桥”。

★自动桥路保护，确保不烧桥路，确保可靠性。

★空载电压30kV，烧穿电流30mA，可长时间烧穿，不烧高压恒流源。

适用情况

一、适用于敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点如电缆中间接头的线性高阻击穿。

二、适用于闪络型击穿点，击穿后恒流源能维持电弧，有稳定电流通过电桥，电桥有足够的灵敏度。

三、电桥法仅仅要求线芯电阻的均匀性。因此，PVC聚氯乙烯绝缘电缆（波特性不好），没有良导体回流的电缆，高压电缆金属护套弊端点，仅有钢铠装的电缆的故障定位，只能用电桥法定位。

四、适用于尚未击穿，但电阻偏低的弊端点，如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘弊端陷点。

适用故障类型

★适用于低至0欧、高至上百兆欧阻值的故障电缆，尤其是波反射法不容易测量的电缆故障，如波形不典型电缆故障（低压电缆故障、PVC 电缆故障）、高压电缆护套故障、短电缆故障、接头故障及进水故障等；

★波形不典型电缆故障：有些电缆的介质损耗很大，用波反射法获取的波形往往因为波在传输中的衰减畸变较大，从而导致获取的波形与典型波形差异较大，不容易读取，要求操作人员有较多的测试经验。采用高压电桥法没有此局限；

★高压电缆护套故障：因为高压电缆护套故障是发生于金属护层和大地之间的故障，二者之间的分布参数不均匀，波形不能反映故障距离。此时可以采用高压电桥法测量；

★短电缆故障：波反射法测量短电缆及靠近电缆端头的故障时，故障点落在盲区以内不容易测量。高压电桥法没有测试盲区，可以测量；

★接头故障：在高压电缆制作电缆接头时，由于制作工艺不过关，一旦出现故障，故障点往往不容易击穿，波形不能反映故障距离。此时可以采用高压电桥法测量；

★进水故障：故障点浸水后，故障点不容易充分击穿，得不到准确波形。此时可以采用高压电桥法测量。

由于上述特点电缆故障定位高压电桥为下述几类用户所青睐：

一、从事故障定位的电缆修试队伍：如大中型供电局及大型用电企业的电缆修试班。绝大部分的电缆击穿点均可用高压电缆故障定位电桥迅速找到大致的击穿位置。与波反射法及定点仪配合使用，各取所长，使定位更快更可靠。

二、小型用户：如小型供电局及中型用电企业。电缆不多，一般走向清楚，不太长，故障次数有限，若配齐一套波反射法定位仪，金额高，对使用人员的素质和经验要求较高，不是较好选择。选用高压电缆故障定位电桥金额较低，操作方便，能应付日常需要，是较好的选择。

三、电缆生产厂：在厂内，可用作各种线缆击穿点的定位，选配数字电容表，可找出断线点。该设备重量轻，便于携带至现场为电缆用户作定位服务。
