产品简介

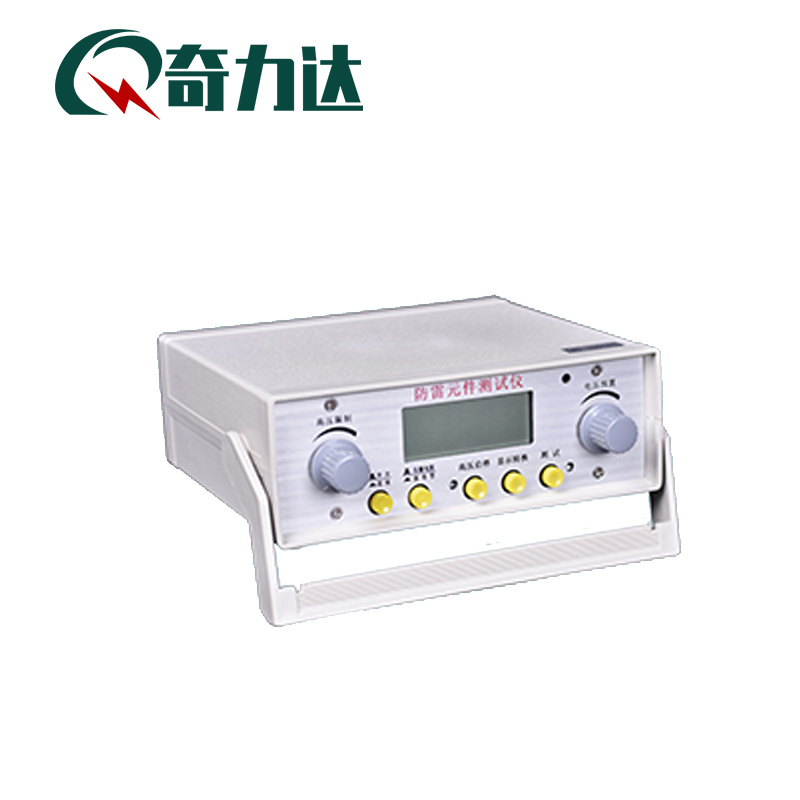

QLD防雷元件测试仪（压敏电阻测试仪）适用于氧化锌避雷器(压敏电阻)，金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。也可作稳压、恒流电源，使用于其它方面。
QLD防雷元件测试仪（压敏电阻测试仪）在测量压敏电阻时，DC/DC变换器在一定的高频脉冲的驱动下，将12v直流电压升变为测试压敏电阻时所需要的直流高 压。在测试放电管时，斜率控制电路控制DC/DC变换器，使其输出的电压值在5~1999v内以每秒100v的上升率上升到放电管放电。
产品特性
1.具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于1秒。
2.具有记忆、运算、保持、控制、自检功能。
3.测量数据由3½LCD数字显示,准确度高、可靠性好。
4.测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示,适用于器件分组和检验判别。
5.选择连续测量,可以对批量试品进行不间断测试。
6.面板功能简单,易于操作。
7.重量轻,便于携带。
产品参数
1 压敏电阻测量
|
技 术 指 标
|
测量范围
|
工作误差
|
测试条件
|
|
起始动作电压U1mA
|
0～1999V
|
≤±1％±1d
|
1mA±5μA
|
|
漏电流I0.75U1mA
|
0～199.9μA
|
≤±2μA±1d
|
0.75U1mA
≤±1％±1d
|
2 放电管测量
|
技 术 指 标
|
测 量 范 围
|
工 作 误 差
|
测试条件
|
|
直流击穿电压Vsdc
|
5～1999V
|
≤±1％±1d
|
电压上升速率
100V/S±10%
|
3 其它指标
1.绝缘电阻：6MΩ（500V）
2.耐压： AC 1.5kV 50HZ 1min
3.工作温度和湿度：0～＋40℃ ≤85％RH
4.储存温度和湿度：－10℃～＋50℃ ≤90％RH
5.电源：AC 220V 50Hz
6.DC 12V 0.5A （芯线＋极）
7.功耗：8W
8.外形尺寸：208mm×190mm×78mm
9.重量：≤1kg
