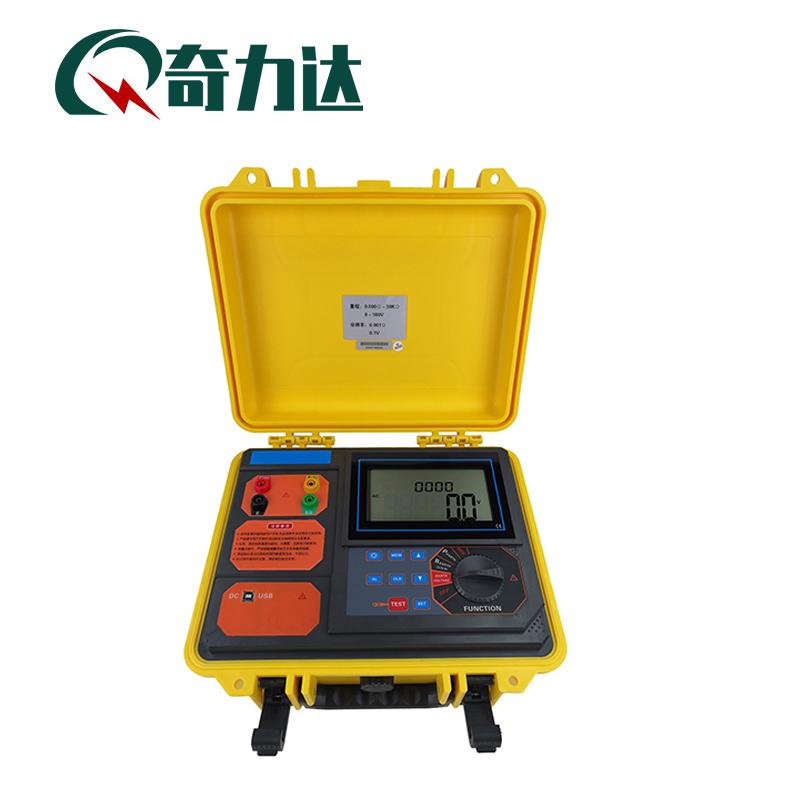

功    能

接地电阻、土壤电阻率测试；接地电压、交流电压测试

电    源

DC 7.4V 1.8Ah可充锂电池，电池充满约8.4V

背    光

可控白屏背光，适合昏暗场所使用

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻：额定电流变极法，测量电流20mA Max

土壤电阻率：四极法(温纳法)

对地电压：平均值整流(P(S)-ES接口间）

量    程

二三四线法测量接地电阻(R)：0.000Ω～300000Ω

土壤电阻率(ρ)：0.00Ωm～9000kΩm

接地电压：AC 0.0～100.0V

最高分辨率

二三四线法测量接地电阻(R)：0.001Ω

土壤电阻率(ρ)：0.01Ωm

接地电压：0.1V





精    度





二三四线法测量接地电阻(R)：
±2%rdg±5dgt （0.000Ω～29.999Ω）
±2%rdg±3dgt （30.00Ω～2999.9Ω）
±4%rdg±3dgt （3000Ω～300000Ω）

土壤电阻率(ρ)：根据R的测量精度而定
（ρ=2πaR  a:1 m～100m；π=3.14）

接地电压： ±2%rdg±3dgt

注：1、rC max或rP max时的附加误差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ)
2、5V干扰电压时的附加误差≤±5%rdg±5dgt。

测试电压波形

正弦波

测试频率

128Hz/111Hz/105Hz/94Hz(自动选频)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

电极间距范围

1m～100m

换    挡

接地电阻：0.000Ω～300000Ω全自动换档

土壤电阻率：0.00Ωm～9000kΩm全自动换档

LCD

6位LCD显示，白屏背光

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

测量指示

测量中LED闪烁指示，LCD倒计数，进度棒图指示

充电指示

充电时充电器上的指示灯亮红色，充满后亮绿色

尺    寸

仪表尺寸：长宽高320mm×275mm×145mm

外包装尺寸：长宽高400mm×245mm×335mm

标准测试线

4条：红色20m，黑色20m，黄色10m，绿色10m各1条

简易测试线

2条：红色1.6m，黑色1.6m各1条

辅助接地棒

4根：φ10mm×150mm

测量时间

对地电压：约2次/秒；接地电阻：约7秒/次；土壤电阻率：约7秒/次

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 600V以下测量

通讯接口

具有RS232接口，存储数据可以上传电脑，保存打印

通 讯 线

RS232通讯线1条，长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

2000组，“MEM”存储指示，显示“FULL”表示存储已满

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号，干扰电压高于5V“NOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压

当电池电压不足时，电池电压低符号显示，提醒给电池充电。

自动关机

开机15分钟后自动关机

工作电流

待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时：150mA Max(背光关闭)

质   量

仪表：2.66kg(含电池)

总质量：6.88kg(含包装)

工 具 箱

军用工具箱设计，可承重200kg

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；
IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)。
