产品简介
       QLD直流接地故障测试仪又称直流接地故定位仪仪，接地故障查找仪；是新一代直流接地故障测试仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。
       本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
       发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。

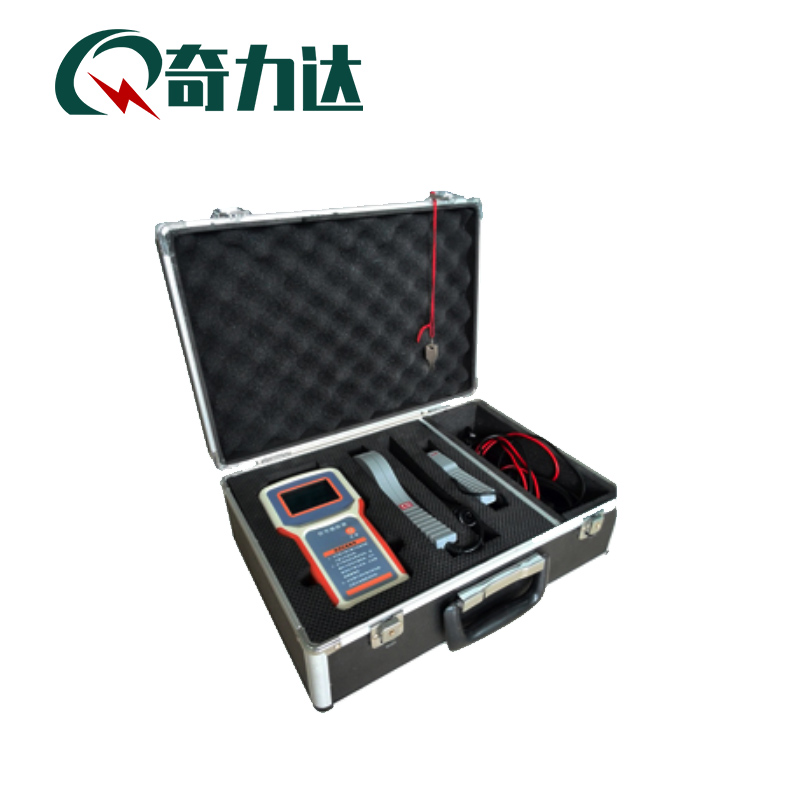

       QLD便携式直流接地检测仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。

产品优点
1、使用简单。本仪器只需打开电源开关就可直接使用，无需别的按键操作。
2、安全可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。
3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。
4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。
6、直流系统不断电查找接地点，不影响系统正常工作。
7、抗干扰能力强，克服了系统分布电容的影响。
8、智能化充电管理，减少充电时间，延长电池寿命。

产品参数
1、信号发生器

· 输出信号频率：2.5Hz

· 信号空载输出电压：±20V±5%

· 信号电压幅值误差：<5%

· 信号短路输出电流：≤80mA

· 输出口抗冲击能力：400V直流冲击

· 电源电压：AC220V±10%

· 电压频率：50Hz±5%

· 输入保险：200mA

· 最大功率：3W

· 体积：300mm×270mm×200mm

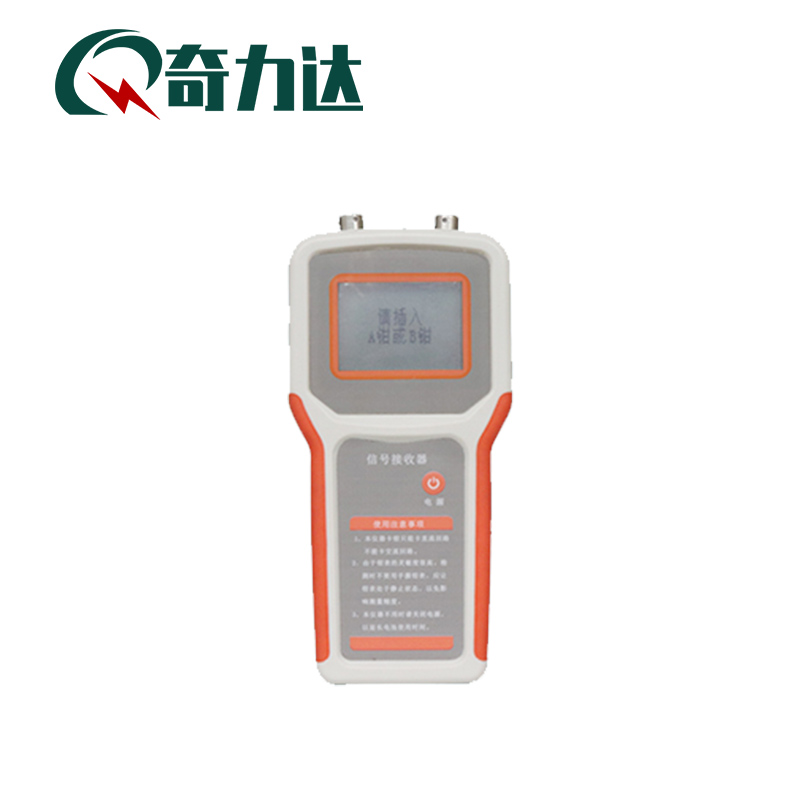

2、信号接收器

· 信号电流检测灵敏度：0.5mA

· 信号发生器阻抗：40KW

· 最大输出电流：2.5毫安

· 接收器显示：数字0-19

· 体积：210mm×100mm×32mm

· A钳口尺寸：Φ50mm

· B钳口尺寸：Φ7mm×9mm

3、整机

· 检测最大接地电阻：300KΩ

· 检测最大电容：20μF

· 接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ

· 接地电容检测范围：3-60uF

· 接地电容测量精度：3-10uF  误差≤1uF
