产品简介
      QLD断路器模拟装置又称高压断路器模拟装置，采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

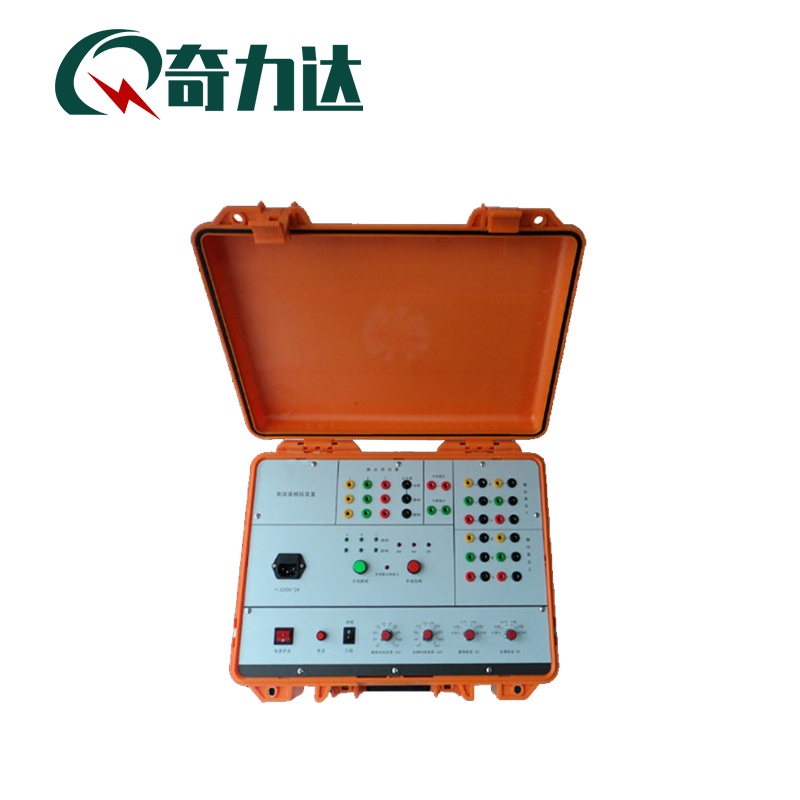

      QLD断路器模拟装置外形结构为便携式，适用于现场试验使用。

技术参数
(1). 工作电源电压 AC220V±10% 50HZ  工作电流小于0.5A。
(2). 跳、合闸操作电压 DC48V-DC220V。
(3). 合闸线圈：三相
(4). 跳闸线圈：六相
(5). 跳、合闸时间

跳闸时间选择：20ms、30ms、40 ms、50 ms、60 ms、70 ms、80 ms、90 ms、100 ms、110 ms，误差不超过±5ms。
合闸时间选择  40 ms、60 ms、80 ms、100 ms、120 ms、140 ms、160 ms、180 ms、200 ms、500 ms，误差不超过±5ms，（500ms时，误差不超过±20ms）。
(6). 跳、合闸电流

跳闸电流选择（A）： 0.25、0.50、0.75、1.0、1.5、2.0

合闸电流选择：（A）：0.25、0.50、0.75、1.0、1.5、2.0
跳、合闸电流由跳、合闸时间控制自动切断。
(7). 手动跳合闸 : 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。
(8). 断路器失灵:当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。
(9).开出量

接点容量：DC220V/0.5A，AC220V/5A。
(10).外形尺寸：工程塑料箱430*330*180mm
(11).断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。
(12).手合、手跳接点：2对
手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。
(13). 工作电源电压：AC 220V 50HZ
(14). 工作电流:小于0.5A

(15). 重量：5KG
