产品简介
      QLD电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等，是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，箱式结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
    当前电力应用中，因越来越多的大型用电设备，越来复杂的电网系统而产生的故障也越来越复杂，越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。

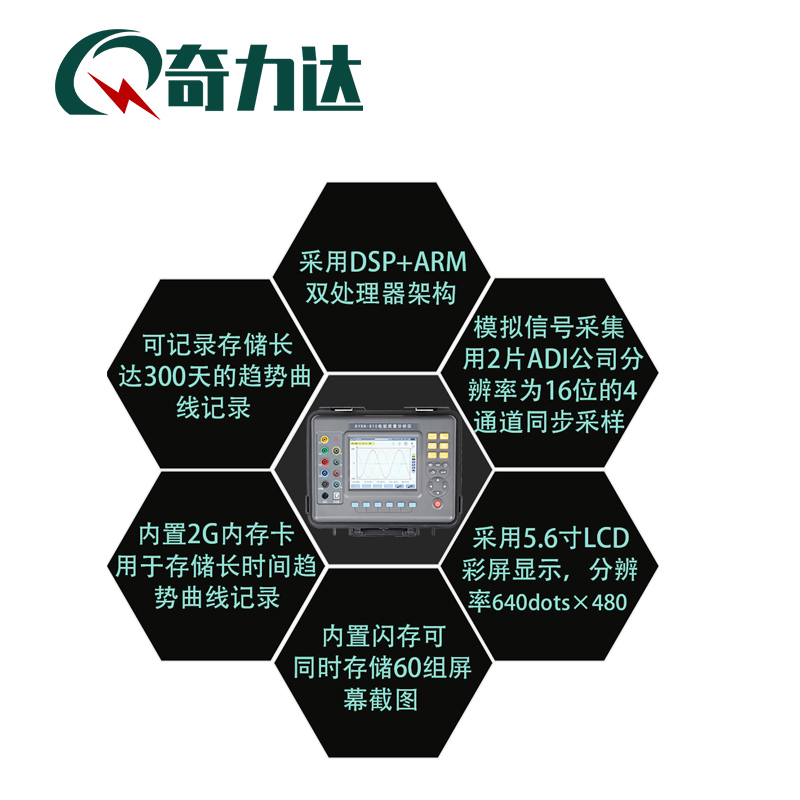

      QLD电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样，实现最高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数（可根据需要选择），5s采集记录一次，可记录存储长达300天的趋势曲线记录。
     电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。

功能特点
1.测试功能：
 波形实时显示（4路电压/4路电流）
 电压和电流真有效值
 电压直流成份
 电流和电压峰值
 电流和电压一段时间内的最大/最小值
相量图显示
 各相谐波的测量，达50次谐波
 柱形图显示各相电流和电压的谐波比
 总谐波失真度（THD）的计算
 各相有功/无功/视在功率值及总值
 各相有功/无功/视在电能值及总值
变压器K因数计算
 COSφ位移功率因数（DPF）和功率因数（PF）的计算
闪变计算
 三相不平衡计算（电压和电流）
2.捕捉和监测功能：
可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。
3.启动电流监测：
可监测线路的浪涌电流，监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
4.记录存储功能：
可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。（同时选择20个参数间隔5秒记录一次，约可以记录300天）
5.告警功能：
可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，最多可设定40组告警监测参数，每一组都可以设定不同监测参数（包括50次谐波共123个不同参数）和限值，可设定超限的最短时间。最多可以存储12800组告警日志记录。
6.截屏功能：
在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图
7.通讯功能：
通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。
8.设置功能：
用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色；
可设定仪器的接线方式及电网类型；
可选定不同电流钳和不同电压测试变比；
可选定中文菜单或者英文菜单。
9.中/英文帮助菜单：
操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。

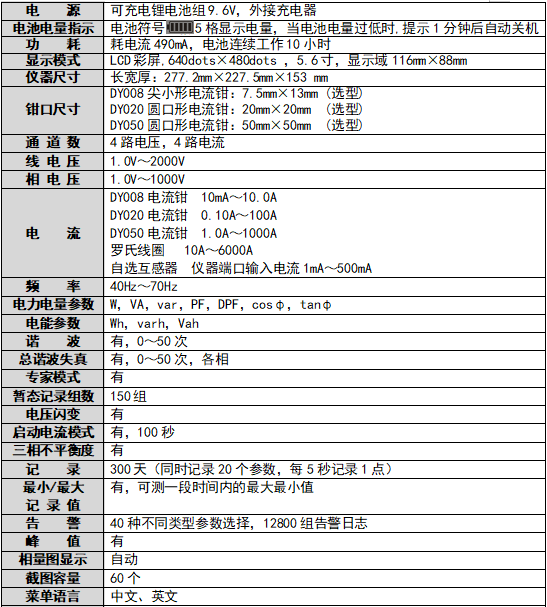

产品参数
