产品简介

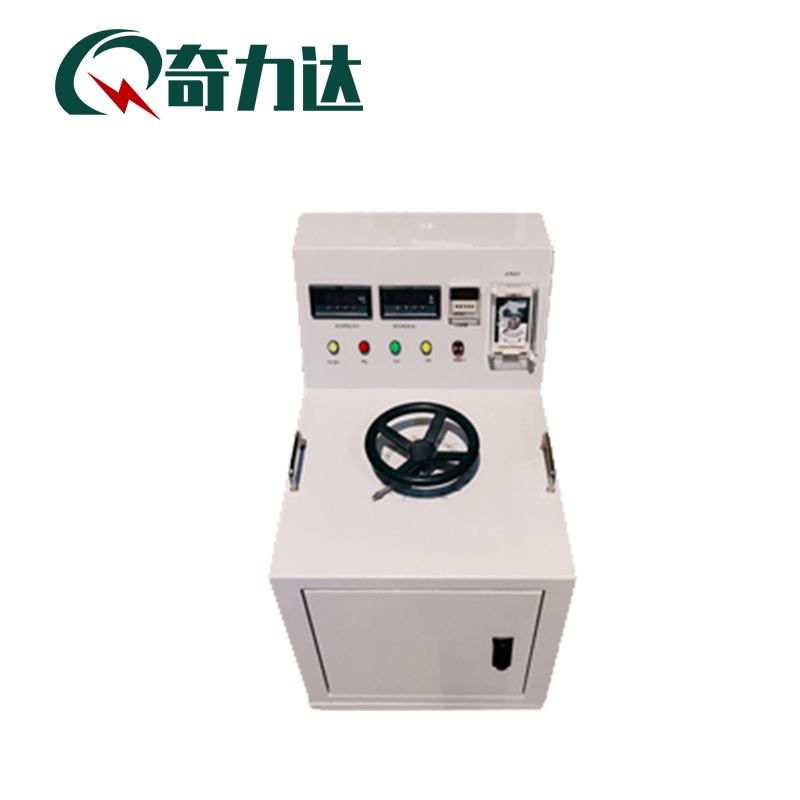

         QLD-25/100工频试验变压器又称工频高压试验变压器、25KVA/100KV工频耐压试验装置，是根据DL/T848.2-2004行业标准而设计生产的。全套装置由YDJ高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

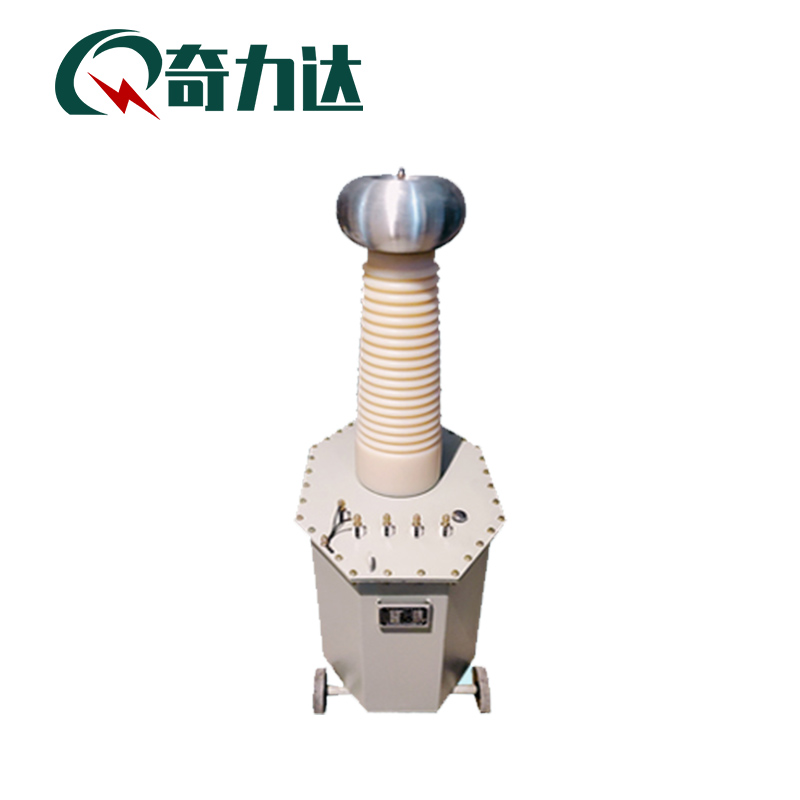

          QLD系列（无局部放电）工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。（无局部放电）高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。

产品参数
1.额定高压 AC: 0－100KV
2.额定容量 25kVA N=25KW
3.体积：升压器520*430*1450mm 控制台 580*460*980mm
4.重量：升压器198KG, 控制台95KG

注意事项
(1)试验人员应做好分工，明确相互间联系方法。并有专门人监护现场安全及观察试品状态。

(2)被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。

(3) 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。

(4) 升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

(5)当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。

(6)在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

(7)耐压试验前后应测量绝缘电阻，检查绝缘情况。

试验变压器的容量选择

标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9

式中：Pn——标称试验变压器容量(kVA)

          Vn——试验变压器的额定输出高压的有效值(kV)

          k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。

          Ct——被试品的电容量(pF)

          ω——角频率，ω=2πf，f——试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的棒式或悬式绝缘子：几十微法

简单的分级套管：100~1000pF

电压互感器：200 ~ 500pF

电力变压器 〈 1000kVA ：~1000pF

        〉1000kVA：1000~10000pF

高压电力电缆和油浸纸绝缘：250~300pF/m

气体绝缘：~60pF/m

封闭变电站，SF6气体绝缘：100~10000pF

对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。

Vn=50~100kVk=4

Vn=150~300kVk=3

Vn〉300kVk=2
