测试环境：

测试地点：江苏某高级中学

电缆类型：380V交联防水电缆

电缆长度：299米

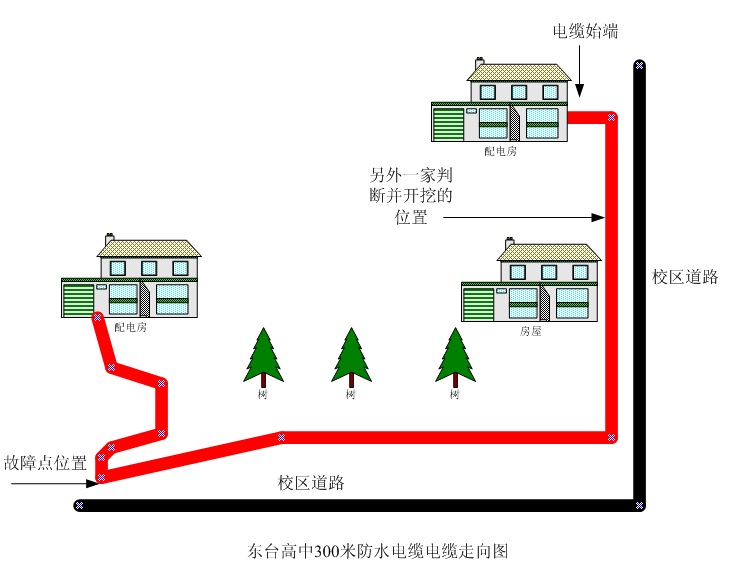

具体情况：有一家电缆故障测试仪的生产厂家已经定位在60米的位置，并已经挖开3mx 2m x 1m的沟道，电缆故障未排除。通知我公司人员去现场测试。

测试设备：

QLD-200智能电缆故障测试仪全套

测试过程：

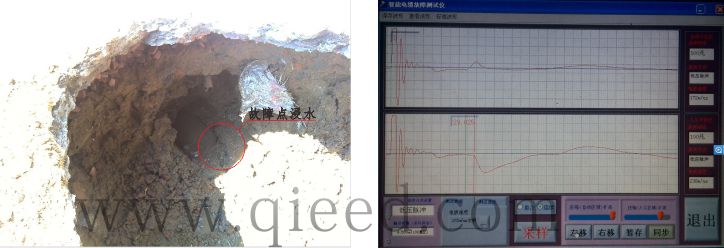

用万用表测试A相故障对地电阻为10-20K，其它相为无穷大。首先采用低压脉冲法测试得到如下的波形，上面的区域为A相（故障相），下面的波形为终端接地情况下的B相波形（好相），从波形上判断，A 相在距离终端29米的地方出现断线故障；再用高压冲闪法测试，高压冲闪波形没有明显的周期性，怀疑故障点进水。经过准确的路径查找，并且准确定位后故障点在距离终端29米附近，客户对此故障点不是很确定，最后在我公司测试人员的坚持下，进行开挖，经过人工挖掘，故障点显露出来，成功测出故障点位置。

测试结论：

 此电缆因为施工后进行了二次改造，将电缆弯折大约300度，导致电缆受损严重，加之电缆附近有积水，导致电缆故障点进水，根据我们的经验，这种情况下虽然放电，但是高压冲闪波形无规律性，需要丰富的现场经验来测试定位电缆故障点。
