齐齐哈尔市路灯管理处电力电缆故障测试记录

测试时间

2015-6-26

测试地点

齐齐哈尔市路灯管理处

现场情况

几处路灯电缆损坏

测试所用机型

QLD-200智能电力电缆故障测试仪全套

被测电缆类型

PVC护套电缆

被测电缆长度

47米

电缆电压等级

380V

故障点埋设方式及深度

直埋20cm

故障点损坏原因

路面下沉压迫电缆导致损伤

故障距离

33米

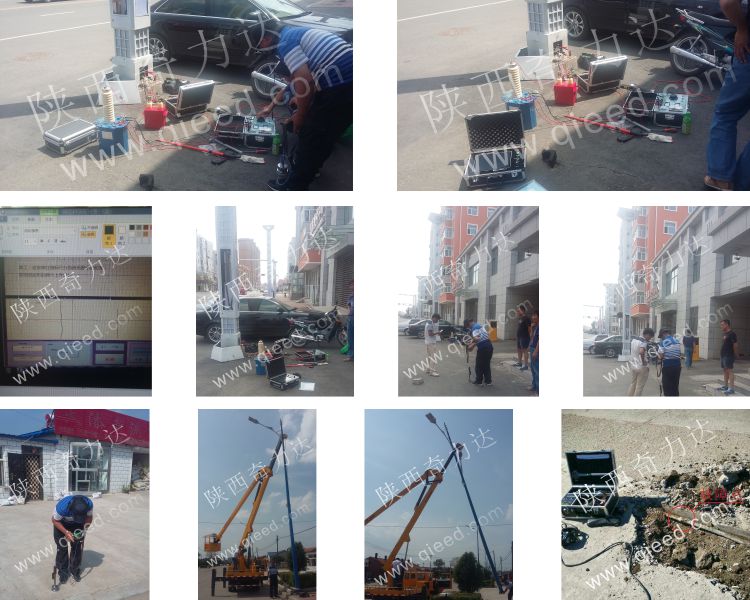

测试过程简述

    首先用绝缘表测试用万用表测试，各相阻值在15K左右。

    用QLD-200智能电力电缆故障测试仪主机测试全长为47米；QLD-G30电缆故障测试一体化高压电源、脉冲电容及球隙在电缆一端进行高压放电，测出故障距离为33米。

    用QLD-D10电缆路径发生器发射路径信号，用QLD-D10电缆路径仪确定电缆的走向。

   用QLD-G30电缆故障测试一体化高压电源、脉冲电容及球隙在电缆一端进行高压放电，用QLD-D10电缆故障定位仪确定故障点准确位置。

   开挖1米X0.5米长槽，在深度20厘米发现故障点。
