农田灌溉电力电缆故障测试记录

测试时间

2015-7-4

测试地点

山东某农田

现场情况

农田灌溉水泵电缆损坏

测试所用机型

QLD-090智能电力电缆故障测试仪配高压电源

被测电缆类型

PVC电缆

被测电缆长度

560米

电缆电压等级

380V

故障点埋设方式及深度

直埋30厘米

故障点损坏原因

接头受潮，烧坏

故障距离

240米

测试过程简述

    用万用表测试，各相阻值在17K-20K之间。

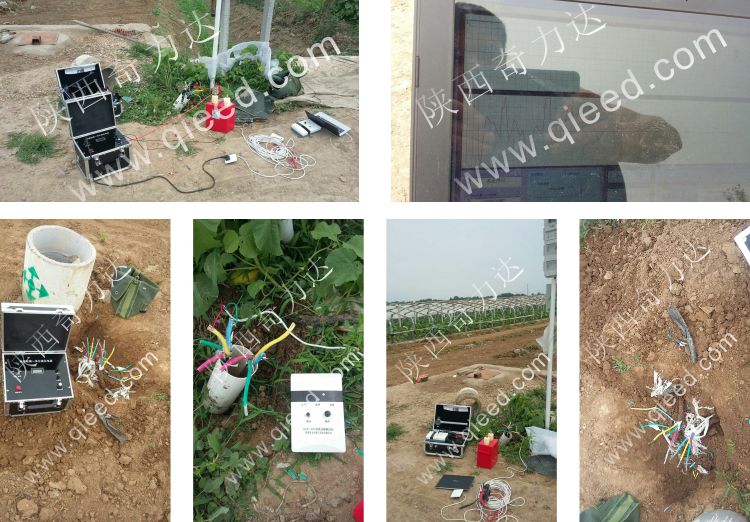

    用QLD-090智能电力电缆故障测试仪主机测试全长为560米；QLD-G30电缆故障测试一体化高压电源、脉冲电容及球隙在电缆一端进行高压放电，测出故障距离为240米。

    用QLD-D10电缆路径信号发生器发射路径信号，用QLD-D10电缆路径仪确定电缆的走向。

    用QLD-G30电缆故障测试一体化高压电源、脉冲电容及球隙在电缆一端进行高压放电，用QLD-D10电缆故障定位仪确定故障点准确位置。

   开挖30厘米X30厘米槽，在深度30厘米处发现故障点，锯开后绝缘340兆欧,电缆故障得到排除。
