首先用QLD-G30电缆故障测试一体化高压电源对电缆各相打耐压，发现单相对铠阻值300K，另外两相分别为500M及1G，用QLD-300 电缆故障测试仪主机测试全长为3887米；QLD-G30电缆故障测试一体化高压电源、脉冲电容及球隙在电缆一端进行高压放电，测出故障距离为240米左右。
用QLD-D10电缆路径发生器在电缆一端发射路径信号，用QLD-D10电缆路径仪确定电缆的走向。

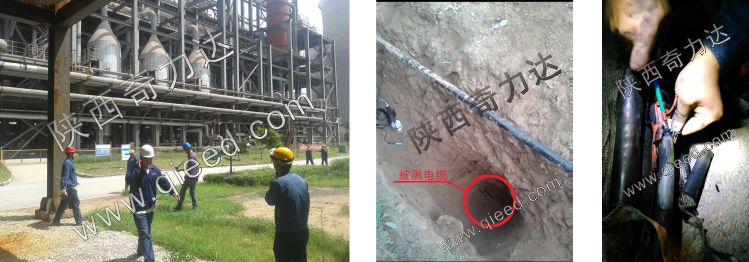

用QLD-G30电缆故障测试一体化高压电源、脉冲电容及球隙在电缆一端进行高压放电，用QLD-D10电缆故障定位仪确定故障点准确位置， 但是前后20-30米没有声音，我公司测试人员从测试距离上判断故障点就在此处附近于是开挖一长度10米-20米的沟槽，在开挖50厘米时，出现一条比被测电缆稍细的电缆，用路径仪测深后，确定其不是目标电缆，目标电缆在此电缆的正下方，继续开挖直到露出被测电缆，但是仍然听不见任何放电声音。于是怀疑电缆有盘圈，导致故障点向始端偏移，为了缩短测试时间，客户要求锯断电缆，锯断后发现故障点就在240米以内，将高压设备在锯断的地方再次升压，测试距离不超过30米，经过定点后故障点声音明显，挖开后果然是接头故障，而且在此处有10米左右的预留。故障点排除。
|
