测试时间

2015-8-20

测试地点

辽宁营口

现场情况

在建小区多处电缆被挖掘机挖坏。

测试所用机型

QLD-090电缆故障测试仪、QLD-D10电缆故障定位仪、QLD-G30电缆故障测试一体化高压发生器

被测电缆类型

PVC低压电缆

电缆电压等级

380V

故障点埋设方式及深度

直埋1米

被测电缆长度

70米

故障距离

65米

故障点损坏原因

挖掘机损坏

测试过程简述

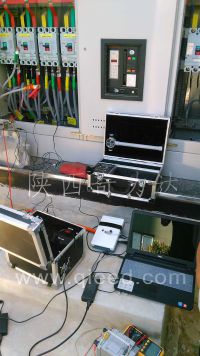

    首先用万用表测试电缆各相绝缘，发现单相对铠阻值30K，用QLD-090 电缆故障测试仪主机测试全长为70米；QLD-G30电缆故障测试一体化高压发生器、脉冲电容及球隙在电缆一端进行高压放电，测出故障距离为65米左右。

    用QLD-D10电缆路径发生器在电缆一端发射路径信号，用QLD-D10电缆路径仪确定电缆的走向。

用QLD-G30电缆故障测试一体化高压发生器、脉冲电容及球隙在电缆一端进行高压放电，用QLD-D10电缆故障定位仪确定故障点准确位置， 经过开挖50厘米后出现两条电缆，为了确定故障电缆，继续高压放电，看见故障点处有很强的火花放电，同时伴有很强的声响。
