测试时间：2015年10月17日

测试地点：青岛污水处理厂

现场情况：2条120米长的动力电缆单相接地。

所用机型：QLD-090

电缆电压等级： 380V

埋设方式及深度：电缆沟道1米深。

电缆全长：120米

故障距离：45米

故障点损坏原因：施工损坏。

测试过程简述：

        两条电缆均无铠装，且在同一沟道铺设，用QLD-090电缆故障测试仪测试全长距离为110米。用QLD-G30高压发生器高压放电测试故障距离为45米左右。用QLD-D10电缆故障定位仪找完路径后侦听故障点位置；

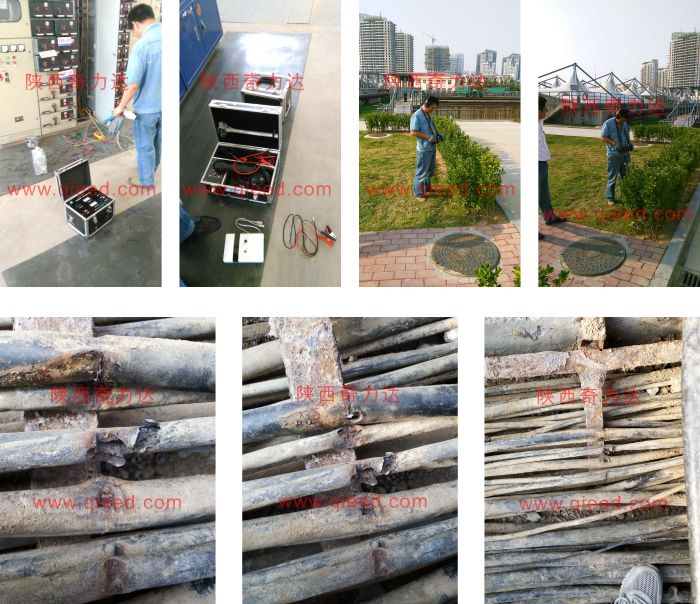

          另外一条电缆用QLD-090电缆故障测试仪测试全长距离为116米。用QLD-G30QLD-G30高压发生器高压放电测试故障距离为71米左右。用QLD-D10电缆故障定位仪找完路径后侦听故障点位置与另一条电缆故障点在同一处。两条电缆检测用时1个小时完成，挖出电缆故障如下图：
