测试时间：2015年12月30日

测试地点：太阳高速岔口收费站

现场情况：岔口收费站一条一公里长低压线路停电，上带包括情报板在内的4个设备，线路始于UPS室，横穿高速公路收费岗亭在马路对面沿路边铺设。

所用机型：QLD-M30一体化高压发生器

            QLD-201电缆故障测试仪

            QLD-D10电缆故障定位仪等

电缆类型：3X50 PVC低压带铠电缆

电缆电压等级：380V

埋设方式及深度：直埋，30厘米

电缆全长：1075m

故障距离：多处

故障点损坏原因：接头故障

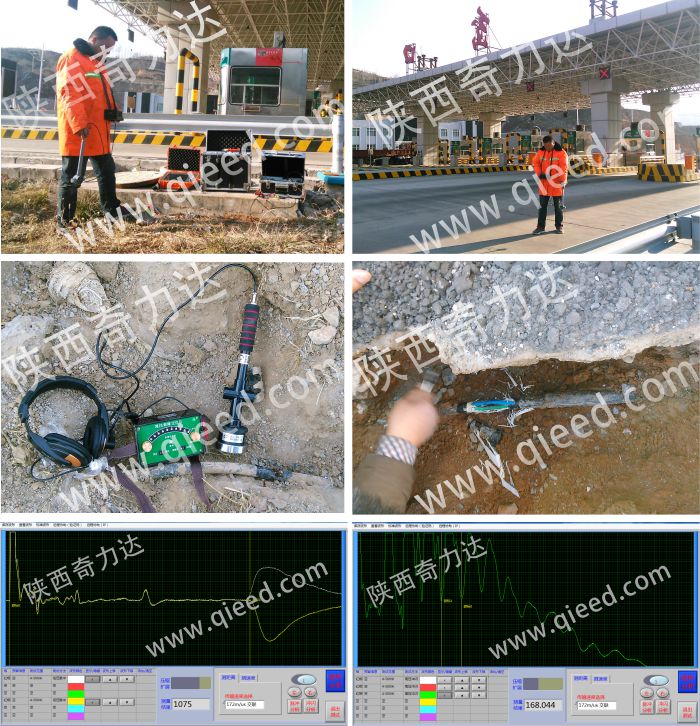

测试过程简述：首先在第一个分支处将电缆分支断开。电缆总长度大约1075米。用绝缘表测试各相阻值均为0。用万用表测试均为100K左右。用低压脉冲测试黄相在100米处断线。通过QLD-D10电缆故障定位仪的路径查找断点位于收费岗亭的检查井处。在检查井处用QLD-M30一体化高压发生器+QLD-201电缆故障测试仪进行高压冲闪测试，在10KV电压等级下测试故障距离为168米，用QLD-D10电缆故障定位仪在大约168米出检测到一个故障点；再次用QLD-M30一体化高压电源+QLD-201电缆故障测试仪进行高压冲闪测试第二个故障点位于549米处。用QLD-D10电缆故障定位仪在549米处附近测到一个故障点。最终两个故障点成功排除。

       用低压脉冲测试电缆全长为1075米。                    故障点确定位后位于护栏柱的正下方
